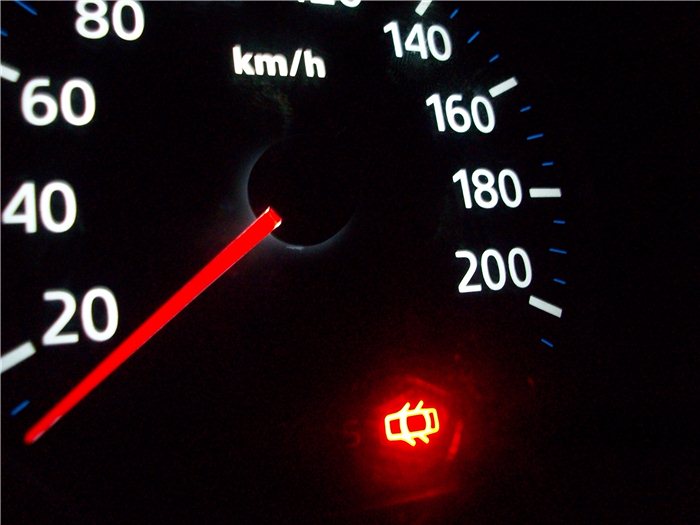

На щитке приборов имеется индикатор открытых дверей, который работает только в топовых комплектациях. Как-то печально: даже в ВАЗах этот индикатор работает, а в Логане нет. Пытаемся его задействовать. Снимаем щиток приборов, разбираем его и видим, что на месте индикатора отсутствуют детали. В радиомагазине приобретаем светодиод красного свечения в чип-корпусе (SMD) - подходит практически любой по размеру светодиод. Также необходимы 2 чип-резистора типоразмера 1206 на 510 Ом. Впаиваем их на плату в указанные стрелками места. Индикатор загорается при замыкании на корпус 12 контакта разъема в правом верхнем углу платы. На этом работа с щитком приборов закончена, можно его собирать. Устанавливать на место пока не нужно. Дальше необходимо подать сигнал от электронного блока (ЭБУ) в щиток приборов, т.е. просто добавить провод. При открытии любой двери на контакте А20 разъема ЕН1 появляется "земля". Для удобства откручиваем один болт крепления (ТОРКС -20) ЭБУ и снимаем его. Отпускаем скобку сдвоенного разъема и отключаем его. Аккуратно отжимая защелки сбоку, вытаскиваем коричневую половину корпуса. В том же магазине приобретаем вот такой разъем. На самом деле нам нужны только контакты. Припаиваем два контакта на оба конца провода длиной примерно 1 метр. Один конец провода вставляем в 20 гнездо коричневого разъема ЭБУ, другой конец аналогичным образом вставляем на место 12 контакта разъема щитка приборов. Собираем разъемы и подключаем  к ЭБУ и щитку приборов. Проверяем, что у нас получилось. Включаем зажигание, открываем двери - индикатор должен загореться. Закрываем двери - индикатор гаснет. Устанавливаем на место ЭБУ и щиток приборов. blog comments powered by Disqus.


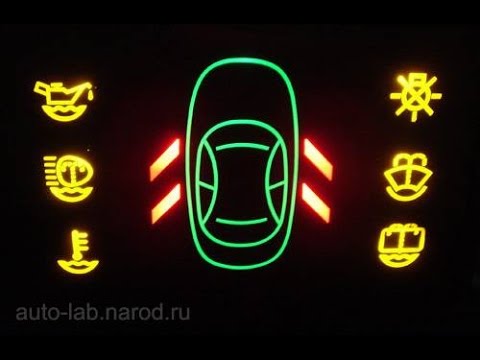

Индикатор открытых дверей своими руками

Индикатор открытых дверей


Индикатор открытых дверей своими руками

Пока на нагрузку поступает питание, это напряжение есть. Оно выпрямляется выпрямителем на диоде VD10 и конденсаторе С1, и служит питанием для индикаторного светодиода HL1. А так же, заряжает конденсатор С2, который служит источником питания для микросхемы D1. На микросхеме D1 сделан звуковой генератор. Пока на вывод 5 D1 поступает напряжение высокого уровня, генератор заблокирован. При отключении нагрузки или напряжения питания, напряжение на С1 быстро снижается за счет разряда через светодиод. При этом заряд конденсатора С2 так быстро не расходуется, так как этому мешает диод VD11 и низкий ток потребления микросхемы D1. Напряжение питания D1 сохраняется, но падает напряжение на выходе.
